Hướng Dẫn Sử Dụng Máy Thủy Bình

Đăng bởi NGUYỄN VIẾT THẢN vào lúc 29/09/2018

Bước 1: Chọn vị trí đặt máy:

- Đặt máy thủy bình tại vị trí bất kỳ trên mặt sàn hay nơi cần đo đạc, vị trí đặt máy tốt nhất là cao hơn vị trí của mốc gốc (mốc độ cao chuẩn để truyền cao độ).

Bước 2: Cân máy:

- Chọn vị trí đặt máy thủy bình có nền chắc chắn không bị sụt lún. Đặt chân máy sao cho mặt chân máy ở vị trí ngang bằng nhất. Gá máy thủy bình lên chân máy và tiến hành cân bằng máy.

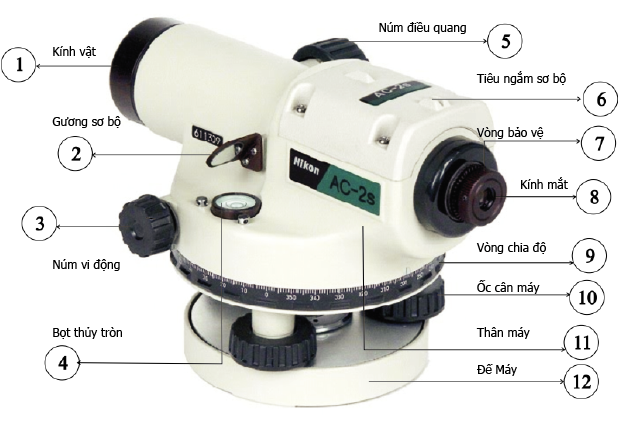

 Đầu tiên chúng ta sẽ đặt bọt thủy tròn trên máy sao cho nó nằm trên đường thẳng tưởng tượng đi qua 2 ốc trên máy, vặn 2 ốc trên đế máy cùng chiều nhau để đưa bọt nước tròn vào vị trí cân bằng sau đó dùng ốc thứ 3 điều chỉnh sao cho bọt nước này vào vị trí cân bằng chính xác.

Bước 3: Bắt đầu đo đạc:

- Đầu tiên chúng ta sẽ ngắm sơ bộ vào mia ( thước đo thủy bình) sau đó tiến hành điều quang để sao cho hình ảnh mia trong ống ngắm của máy thủy bình cho hình ảnh rõ dàng nhất. Khi đọc số đọc trên mia thì sẽ có 2 số đọc ghi số trên mia là hàng m và hàng dm, còn 2 số đọc ghi trên chữ E là hàng cm và hàng mm, cứ mỗi khoảng đen trắng đỏ trên mia tương ứng là 10mm.

Bước 4: Tính cao độ

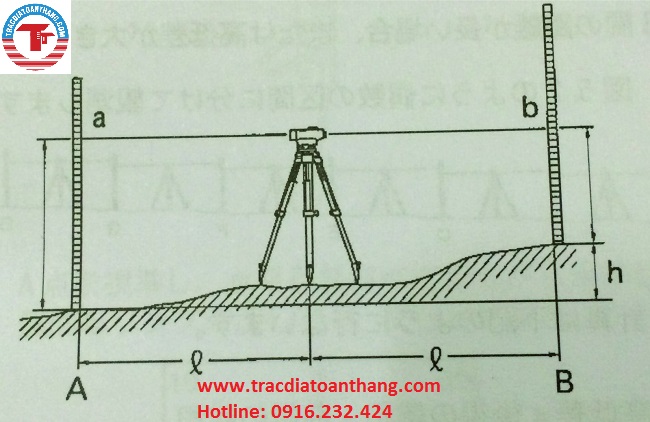

- Giả sử ta muốn dẫn truyền độ cao từ điểm A ( có độ cao là HA) đến điểm B chưa biết độ cao.

Bắt ảnh mia dựng tại điểm A, đọc được số đọc chỉ giữa a. Quay máy sang điểm B, đọc số đọc chỉ giữa trên mia tại điểm B là: b

Chênh cao giữa điểm A đến điểm B là: h = a – b
